重量：35kg

電源：1Ф 60HZ AC220V 1A

電機：扭距1.3N.m,速度可達到120mm/s

運行的軌跡圖形：長方形，三角形，直線,八字形等

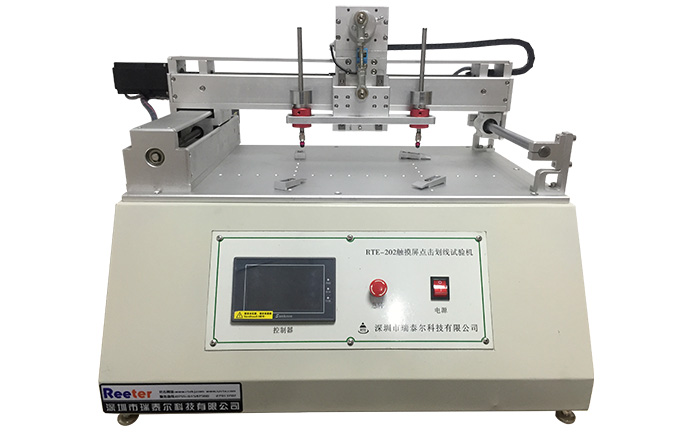

觸摸屏點擊劃線試驗機用途：

觸摸屏點擊劃線試驗機主用于手機觸摸屏點擊、劃線壽命測試，PLC控制，觸摸屏顯示，具備次數自動記憶，掉電記憶，點擊力量壓力控制，打擊功能兩個壓力分開調，分開計數，壽命次數累計，達到所設定次數自動停機等功能。

觸摸屏點擊劃線試驗機主要配置：

1、單片機控制，觸摸屏顯示：1個

2、劃線桿(100g)2根、點擊氣缸2個(SMC)，劃線筆自備

3、20g、50g*4、100g*2個、250g*2個

4、觸摸屏夾具1套，點擊移動夾具2套

5、步進電機：2個

6、直線道軌、滾珠絲桿：2個

7、力量校正器：1套

觸摸屏點擊劃線試驗機要求：

1、點擊要求：10-240次/分鐘，蕞小點擊力：100g-1kg可調，點擊頻率可獨立控制，可設定100萬次，打擊功能兩個壓力分開調，分開計數，具有掉電記憶功能。氣壓表精度雙向氣缸型號為CJ2B6-15R。氣缸加回流氣管用小氣缸，平臺支具比較重，希望小巧些指上下調整空間，電機速度能達到7200mm/min。

2、劃線要求：

45°對角線：60*60mm

長方形：長20*寬15mm

蕞快速度：7200mm/min

等邊三角形：15*15*15mm

往復直線：20mm(根據要求可更改)。

3、整個平臺夾具加高到60mm，方便調節上下高度，能找到起始點，筆頭固定在氣缸上不會偏侈。另在氣缸上加一個回流氣管。
